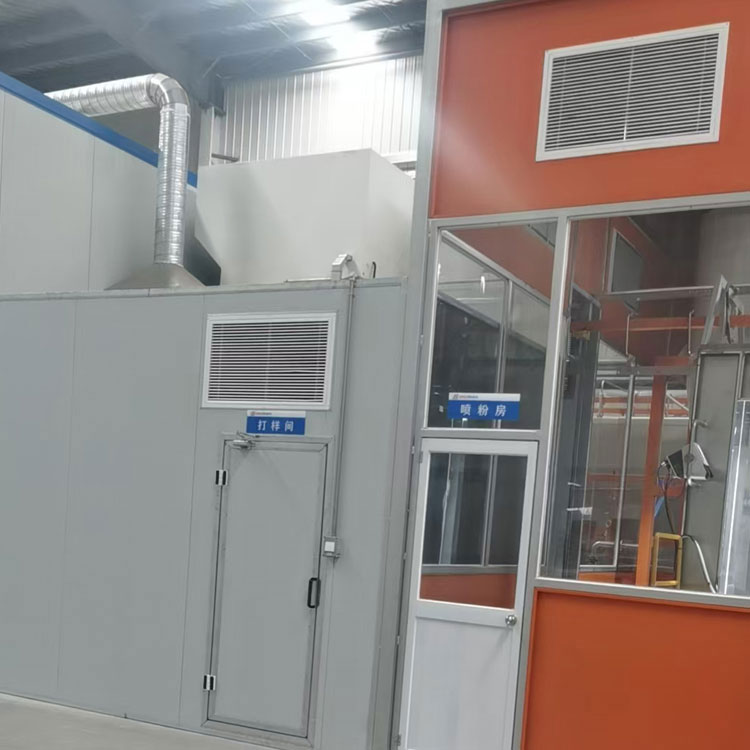

Equipamento automático de pulverização de pó

1. Visão geral do equipamento automático de pulverização de pó

O equipamento automático de revestimento em pó é um dispositivo mecânico automatizado usado para pulverizar uniformemente o revestimento em pó na superfície das peças de trabalho. É amplamente utilizado na produção industrial, o que pode melhorar a eficiência do revestimento, garantir a estabilidade da qualidade do revestimento e reduzir erros e intensidade de trabalho causados ​​pela operação manual.

2. Componentes principais

（1） Sistema automático de pistola de pulverização

Tipo de pistola

A pistola eletrostática é um dos principais componentes do equipamento automático de pulverização de pó. Carrega o revestimento em pó através de um gerador eletrostático de alta tensão, permitindo que ele adira melhor à superfície aterrada da peça. Por exemplo, a pistola eletrostática embutida coloca o eletrodo dentro da pistola, que possui uma estrutura compacta e é adequada para operações de pulverização em espaços pequenos; O eletrodo da pistola eletrostática externa está localizado fora da pistola e a distribuição do campo elétrico é relativamente mais uniforme, o que pode atingir efeitos de pulverização mais finos.

Controle de movimento da pistola de pulverização

A pistola de pulverização em equipamento automático de pulverização de pó é geralmente instalada em um braço robótico ou máquina alternativa. O braço robótico pode controlar com precisão o movimento da pistola de pulverização no espaço tridimensional através de caminhos pré-programados e pode se adaptar de forma flexível a várias peças de formato complexo. A máquina alternativa controla principalmente o movimento alternativo da pistola de pulverização na direção linear e é adequada para peças com formatos relativamente regulares e grandes áreas planas, como grandes chapas de metal. Através do controle preciso de parâmetros como velocidade de movimento da pistola de pulverização e ângulo de pulverização, a distribuição uniforme do revestimento em pó na superfície da peça pode ser garantida.

（2） Sistema de fornecimento de pó

Alimentador de pó

A função do alimentador de pó é fornecer de forma estável o revestimento em pó à pistola de pulverização. Os tipos comuns incluem alimentadores de pó de leito fluidizado e alimentadores de pó do tipo pressão. O alimentador de pó de leito fluidizado é um dispositivo que usa fluxo de ar para produzir pó em estado fluidizado dentro de um recipiente e, em seguida, transporta o pó uniformemente para fora. O alimentador de pó tipo pressão usa ar comprimido para extrusar o pó de um recipiente, o que pode fornecer uma pressão de fornecimento de pó relativamente estável e é adequado para produção contínua em grande escala.

Tubulação de transporte de pó

A tubulação de transporte de pó conecta o fornecedor de pó e a pistola de pulverização. O material da tubulação é geralmente selecionado como material antiestático para evitar que o pó seja bloqueado ou transportado de maneira desigual devido ao acúmulo de eletricidade estática durante o transporte. O diâmetro e o comprimento da tubulação devem ser projetados razoavelmente com base em fatores como a vazão do pó e o número de pistolas de pulverização. De modo geral, um diâmetro muito pequeno da tubulação pode causar resistência excessiva ao transporte de pó, enquanto um diâmetro muito grande pode causar deposição de pó dentro da tubulação.

（3） Sistema de reciclagem de pó

Método de reciclagem

O equipamento automático de pulverização de pó geralmente adota um sistema de recuperação a seco, como separadores de ciclone e dispositivos de recuperação de filtro. Um separador de ciclone utiliza o princípio da força centrífuga para separar o pó do ar. Quando o ar contendo pó entra no separador de ciclone, o pó é lançado em direção à parede pela força centrífuga e depois cai no recipiente de coleta por gravidade. O dispositivo de reciclagem de cartucho de filtro filtra o ar através de um cartucho de filtro de alta precisão, prendendo o pó na superfície do cartucho de filtro e descarregando ar limpo através do cartucho de filtro.

Eficiência de reciclagem e reutilização de pó

Um sistema eficiente de recuperação de pó pode atingir uma eficiência de recuperação superior a 90%. Após a triagem e remoção de impurezas, o pó reciclado pode ser misturado com pó novo em uma determinada proporção para uso. Isso pode não apenas reduzir os custos de produção, mas também minimizar o impacto no meio ambiente. Porém, ao misturar pó reciclado, é importante controlar a proporção de pó reciclado, geralmente não excedendo 30% do pó novo, para evitar afetar a qualidade do revestimento.

（4） Sistema de controle

Software de controle de automação

O sistema de controle adota software de controle de automação avançado, que pode ser programado para definir a trajetória de movimento da pistola de pulverização, parâmetros de pulverização (como tensão de pulverização, corrente, quantidade de pulverização de pó, etc.), velocidade de fornecimento de pó e tempo de execução de o sistema de reciclagem. Os operadores podem definir parâmetros e monitorar intuitivamente na tela sensível ao toque. Por exemplo, ao pulverizar peças automotivas, o caminho de pulverização da pistola pode ser pré-projetado no software de controle com base no modelo 3D das peças, garantindo que cada peça receba um revestimento uniforme.

Monitoramento de sensores

O equipamento automático de pulverização de pó está equipado com vários sensores, como sensores de fluxo de pó, sensores de tensão eletrostática, sensores de pressão de ar, etc. O sensor de fluxo de pó pode monitorar o fornecimento de pó em tempo real e quando há uma anormalidade no pó fornecimento, o sistema pode ajustá-lo em tempo hábil; O sensor de tensão eletrostática é usado para monitorar a tensão eletrostática da pistola de pulverização, garantindo que o pó possa ser carregado de forma eficaz; O sensor de pressão de ar monitora a pressão do ar comprimido para garantir o efeito de pulverização da pistola de pintura e o fornecimento normal de pó.

3.As vantagens do equipamento automático de pulverização de pó

（1） Melhorar a eficiência da produção

Capacidade contínua de lição de casa

O equipamento automático de pulverização de pó pode realizar operações de pulverização sem interrupção, ao contrário da pulverização manual que requer descanso e mudanças de turno. Pode funcionar de forma contínua e estável dentro de 24 horas, melhorando muito a continuidade da produção. Por exemplo, na indústria de fabricação de móveis, para componentes produzidos em massa, como mesas, cadeiras, pernas, etc., o equipamento automático de pulverização de pó pode concluir rapidamente a tarefa de pulverização e a produção diária pode ser várias vezes maior do que a pulverização manual.

Desempenho de pulverização em alta velocidade

A velocidade de pulverização das pistolas automáticas é muito mais rápida do que a das pistolas manuais. A pistola automática pode se mover e pulverizar na superfície da peça a uma velocidade de vários metros por segundo de acordo com parâmetros predefinidos e pode garantir a uniformidade do revestimento. Em contraste, a pulverização manual tem uma velocidade mais lenta e é propensa a espessuras irregulares do revestimento.

（2） Melhorar a qualidade do revestimento

Boa uniformidade de revestimento

Devido ao controle preciso do movimento da pistola de pulverização e do transporte de pó do equipamento automático de pulverização de pó, um revestimento muito uniforme pode ser formado na superfície da peça de trabalho. Por exemplo, ao pulverizar invólucros de produtos eletrônicos, o equipamento automático de pulverização de pó pode controlar o erro de espessura do revestimento dentro de uma faixa muito pequena, garantindo consistência e alta qualidade na aparência do produto.

Estabilidade de alta qualidade

O equipamento automático de pulverização de pó não é afetado por fatores como emoções artificiais e fadiga. Desde que os parâmetros do equipamento sejam configurados corretamente, a qualidade de cada pulverização pode ser altamente consistente. Isto é muito importante para indústrias que exigem rigoroso controle de qualidade, como fabricação de peças automotivas, fabricação de eletrodomésticos de alta qualidade, etc.

（3） Reduzir custos

Reduzir custos trabalhistas

O equipamento automático de pulverização de pó pode reduzir a dependência da operação manual e reduzir os custos de mão de obra. Embora o investimento e a manutenção do próprio equipamento exijam certos custos, a longo prazo, especialmente na produção em grande escala, o seu custo global é reduzido. Por exemplo, uma grande fábrica de processamento de metal pode reduzir o número de trabalhadores de revestimento em mais da metade após a adoção de equipamento automático de pulverização de pó.

Economize revestimento em pó

O controle preciso do equipamento automático de pulverização de pó pode efetivamente reduzir o desperdício de revestimentos em pó. Através de sistemas precisos de fornecimento e reciclagem de pó, a taxa de utilização do pó pode ser aumentada para mais de 90%, reduzindo significativamente os custos em comparação com o desperdício de pó causado pela operação inadequada na pulverização manual.
